Kako troslojna emajlirana žica može poboljšati električnu izolaciju i efikasnost namotaja

Huaying, specijalizovani proizvođač izolovanih žica, razvijaTroslojna emajlirana žicaza aplikacije koje zahtijevaju pouzdanu električnu izolaciju, dosljednu provodljivost i precizne performanse namotaja. Razumijevanje njegove konstrukcije, proizvodnog procesa i kriterija odabira pomaže inženjerima i timovima za nabavku da odaberu odgovarajuću žicu za kompaktnu električnu i elektroničku opremu.

Troslojna emajlirana žica je dizajnirana da kombinuje električnu provodljivost sa više zaštitnih izolacionih slojeva. Njegove performanse zavise od dimenzija vodiča, materijala za premazivanje, debljine izolacije, adhezije i konzistencije proizvodnje. Za inženjere koji projektuju transformatore, induktore, zavojnice i druge elektromagnetne komponente, ove karakteristike utiču na efikasnost namotaja, električnu pouzdanost i dugoročnu radnu stabilnost. Ovaj vodič objašnjava principe rada, ključne prednosti, razmatranja proizvodnje, scenarije primjene i faktore kupovine koji su povezani sa troslojnom izoliranom žicom za namotaje. Također uvodi Huayingove proizvodne mogućnosti i pruža praktična pitanja koja bi kupci trebali postaviti prije nego što izaberu specifikaciju žice.

Sadržaj

1. Šta je troslojna emajlirana žica?
2. Kako funkcioniraju njegova struktura i materijalni sastav?
3. Koje su glavne prednosti performansi?
4. Kako se proizvodi troslojna emajlirana žica?
5. Gdje se koristi troslojna emajlirana žica?
6. Kako upoređujete specifikacije žica?
7. Kako bi kupci trebali odabrati pravu žicu?
8. Šta treba da znate o Huayingu?
9. Često postavljana pitanja
10. Zaključak

1. Šta je troslojna emajlirana žica?

Troslojna emajlirana žica je provodljiva žica dizajnirana s više izolacijskih premaza ili slojeva kako bi se električki izolirao vodič od okolnih komponenti. U zavisnosti od dizajna proizvoda, provodnik može biti izrađen od bakra ili drugog određenog provodljivog materijala, dok se izolacioni sistem bira prema električnim, termičkim i mehaničkim zahtevima.

Za razliku od vodiča zaštićenog jednim premazom, troslojni izolacijski dizajn pruža više zaštitnih barijera. Ova konstrukcija može poboljšati pouzdanost izolacije i pomoći proizvođačima da razviju kompaktne elektromagnetne komponente gdje je prostor za namotaje ograničen.

Pojam ne treba miješati sa svakom vrstom trostruko izolirane žice. Emajlirana žica za namotaje i trostruko izolirana žica mogu imati različite sisteme premaza, metode konstrukcije i zahtjeve usklađenosti. Kupci bi stoga trebali provjeriti tačnu strukturu proizvoda umjesto da pretpostavljaju da sve troslojne žice dijele identične karakteristike performansi.

Za više informacija o dostupnom proizvodu, posjetite stranicu proizvoda Huaying troslojne emajlirane žice.

2. Kako funkcioniraju njegova struktura i materijalni sastav?

Performanse troslojne žice za namotaje zavise od toga kako provodnik i izolacioni sistem rade zajedno. Svaka komponenta doprinosi ukupnim električnim i mehaničkim karakteristikama žice.

• Konduktivno jezgro:Provodi električnu struju kroz namotaj. Materijal vodiča, dimenzije poprečnog presjeka i konfiguracija žice utječu na električni otpor i sposobnost nošenja struje.
• Primarni izolacijski sloj:Pruža početnu električnu barijeru između vodiča i susjednih zavoja ili komponenti.
• Srednji izolacijski sloj:Dodaje još jednu zaštitnu barijeru i doprinosi ukupnom sistemu izolacije.
• Vanjski izolacijski sloj:Pomaže u zaštiti donjih slojeva tokom rukovanja, namotavanja i montaže, u zavisnosti od svojstava materijala.

Stvarni sastav varira u zavisnosti od specifikacije proizvoda. Informacije o proizvodima Huayinga opisuju proizvodni proces koji uključuje poliamidnu foliju, visokoizolacijski premaz u spreju i stakloplastike. Kupci trebaju potvrditi precizan redoslijed materijala i konstrukciju za odabrani model prije nego što ga ugrade u dizajn.

Debljina izolacije je posebno važna. Previše tanka izolacija možda neće zadovoljiti potrebne dielektrične performanse, dok nepotrebno debela izolacija može povećati prečnik gotove žice i smanjiti prostor dostupan za namotavanje. Balansiran dizajn podržava i električnu pouzdanost i efikasno pakovanje komponenti.

3. Koje su glavne prednosti performansi?

Pouzdana električna izolacija

Višestruki izolacijski slojevi mogu pružiti dodatnu zaštitu od električnog kontakta između susjednih vodiča i okolnih komponenti. Stvarna dielektrična čvrstoća zavisi od izolacionih materijala, debljine, kvaliteta proizvodnje i uslova ispitivanja. Inženjeri bi trebali potvrditi potrebni otporni napon i primjenjive standarde prije nego što odobre žicu za opremu kritičnu za sigurnost.

Potencijal za kompaktne dizajne namotaja

Tamo gdje izolacijski sistem ispunjava električne zahtjeve aplikacije, pažljivo optimizirana konstrukcija žice može pomoći u smanjenju potrebe za dodatnim izolacijskim materijalima. Rezultirajuća ušteda prostora zavisi od dizajna komponenti i specifičnih zahtjeva za izolacijom; ne treba ih pretpostavljati bez pregleda relevantnih standarda.

Dosljedan kvalitet proizvodnje

Ujednačene dimenzije provodnika i izolacioni premazi podržavaju predvidljivo ponašanje namotaja. Defekti premaza, nedosljedni promjeri ili loša adhezija mogu stvoriti probleme tokom automatskog namotavanja i mogu utjecati na pouzdanost gotove komponente.

Dugoročna razmatranja troškova

Odabir žice bi trebao uzeti u obzir više od početne kupovne cijene. Dosljedan kvalitet može pomoći u smanjenju grešaka u proizvodnji, preradi i održavanju povezanih s kvarovima povezanim s izolacijom. Stvarna isplativost ovisi o uvjetima primjene, vijeku trajanja proizvoda, proizvodnom prinosu i kvaliteti alternativnih materijala koji se procjenjuju.

Ove prednosti su uslovljene odabirom prikladne specifikacije i provjerom njenih performansi. Nijedan dizajn izolacije ne eliminira potrebu za odgovarajućom električnom zaštitom, testiranjem i sigurnom dizajnom opreme.

4. Kako se proizvodi troslojna emajlirana žica?

Konzistentnost proizvodnje je bitna jer provodnik i izolacija moraju ostati ujednačeni duž dužine gotove žice. Huaying opisuje nekoliko važnih faza u svom proizvodnom procesu.

1. Crtanje žice:Provodni materijal se izvlači do potrebnih dimenzija. Kvalitet površine i konzistentnost dimenzija važni su za naknadne operacije premaza.
2. žarenje:Kontrolisana termička obrada može prilagoditi mehanička svojstva provodnika, pomažući mu da postigne karakteristike potrebne za namotavanje i dalju obradu.
3. Primjena izolacije:Premazi ili izolacijski materijali se nanose prema navedenoj konstrukciji proizvoda. Ujednačena pokrivenost pomaže u ograničavanju tankih mrlja i drugih potencijalnih nedostataka.
4. Kontrola debljine:Proizvođač kontrolira dimenzije izolacije kako bi postigao traženi završni promjer i električne performanse.
5. Stvrdnjavanje:Tamo gdje sistem premaza zahtijeva očvršćavanje, kontrolirana obrada pomaže u razvoju željenih svojstava premaza i adhezije.
6. Završni pregled:Odgovarajuće dimenzionalne, vizuelne, električne i mehaničke provjere pomažu u provjeri usklađenosti sa specifikacijom proizvoda.

Huaying stranica proizvoda navodi tačnost kontrole debljine od ±0,005 mm za opisani proces premaza. Kupci bi trebali potvrditi referencu mjerenja, primjenjiv model i metodu inspekcije kada koriste ovu brojku kao zahtjev za nabavku.

Za inženjerske timove, najkorisnija dokumentacija o kvalitetu uključuje definiranu specifikaciju proizvoda, kriterije inspekcije, informacije o sljedivosti gdje su dostupne i rezultate ispitivanja relevantne za namjeravanu primjenu.

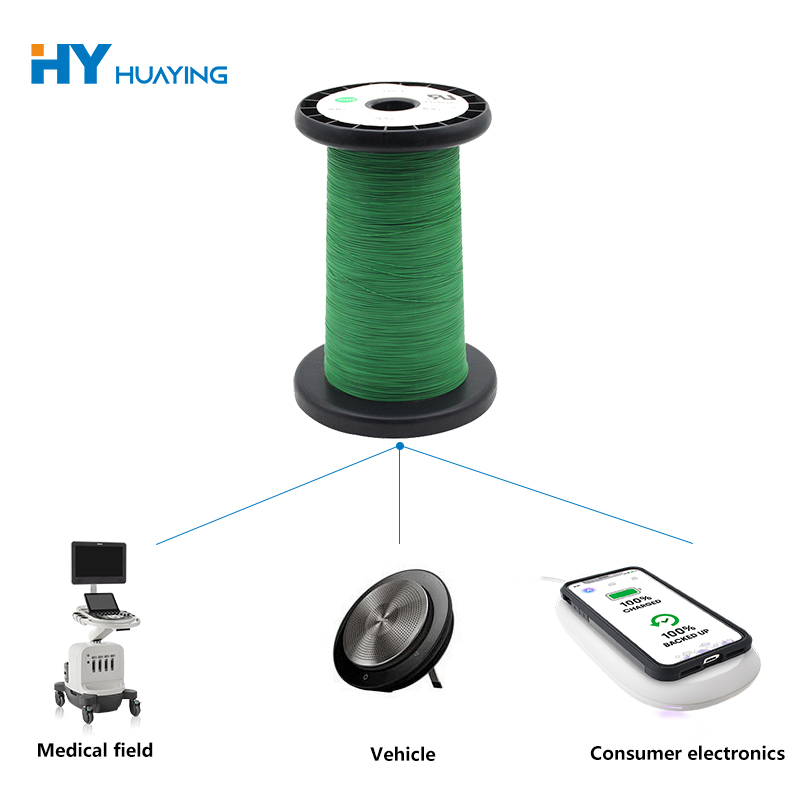

5. Gdje se koristi troslojna emajlirana žica?

Troslojna izolirana žica za namotaje može se uzeti u obzir za električne i elektronske proizvode u kojima su pouzdanost izolacije, kompaktan namotaj i konzistentna provodljivost važni. Pogodnost zavisi od stvarnih specifikacija žice i radnih uslova opreme.

• transformatori:Provodnici za namotaje moraju ispunjavati zahtjeve za napon, temperaturu, izolaciju i dimenzije komponente.
• Induktori i prigušnice:Odgovarajuća žica za namotaje podržava dizajn magnetnih komponenti koje se koriste u krugovima za pretvaranje energije i filtriranje.
• Preklopna napajanja:Karakteristike izolacije i provodnika moraju biti kompatibilne sa frekvencijom uključivanja, naponom, termičkim uslovima i primjenjivim sigurnosnim zahtjevima.
• Elektronska oprema:Kompaktni moduli napajanja i drugi električni sklopovi mogu imati koristi od žice za namotaje odabrane za ograničen prostor za instalaciju.
• Industrijski električni sistemi:Prilagođene komponente namotaja zahtijevaju specifikacije žice usklađene s njihovim radnim ciklusima i uvjetima okoline.

Prije odabira žice za bilo koju od ovih primjena, inženjeri bi trebali procijeniti porast temperature, električni napon, napetost namotaja, radnu frekvenciju, izloženost vlazi i relevantne zahtjeve za certifikaciju. Pogodnost proizvoda za jedan transformator ili napajanje ne utvrđuje automatski prikladnost za svaki dizajn.

6. Kako upoređujete specifikacije žica?

Usporedba specifikacija je pouzdanija od odabira žice samo na osnovu naziva proizvoda. Sljedeća tabela rezimira glavne parametre koje bi kupci trebali razmotriti.

Huaying objavljuje primjere konfiguracije provodnika, ciljeve ukupnog prečnika i vrijednosti otpora provodnika na svojoj stranici proizvoda. Budući da su vrijednosti specifične za model, kupci bi trebali konsultovati originalnu tabelu specifikacija i zatražiti potvrdu prije upotrebe bilo koje brojke u inženjerskim proračunima.

Referenca: Specifikacije troslojne emajlirane žice od Huayinga.

7. Kako bi kupci trebali odabrati pravu žicu?

Odabir ispravne žice počinje s primjenom, a ne općom tvrdnjom o performansama izolacije. Timovi za nabavku i dizajnerski inženjeri mogu koristiti sljedeću kontrolnu listu kako bi suzili odgovarajuće opcije.

• Definirajte električne zahtjeve:Navedite radni napon, očekivanu struju, frekvenciju, zahtjeve za dielektričnu otpornost i prihvatljiv otpor.
• Potvrdite termičke uslove:Odredite očekivanu radnu temperaturu, porast temperature, način hlađenja i radni ciklus.
• Provjerite ograničenja namotaja:Odredite raspoloživi prozor za namotavanje, potrebni gotovi prečnik, radijus savijanja i ograničenja proizvodne opreme.
• Provjerite izolacijski sistem:Zatražite detalje o materijalima slojeva, tolerancijama debljine, adheziji i relevantnim metodama električnog ispitivanja.
• Pregledajte potrebe usklađenosti:Identificirati standarde i odobrenja potrebna za gotovu opremu i odredišno tržište.
• Procijenite konzistentnost proizvodnje:Pitajte o procedurama inspekcije, konzistentnosti serije, pakovanju i dokumentaciji o sljedivosti.
• Zatražite uzorke kada je to prikladno:Testirajte uzorak žice koristeći stvarni proces namotavanja i dizajn komponenti prije nego što odobrite masovnu proizvodnju.

Jasno tehničko ispitivanje treba da uključuje crteže ili ciljeve dimenzija, godišnju ili serijsku potražnju, uslove rada, potrebne standarde i bilo koje posebno pakovanje ili očekivanja isporuke. Ove informacije pomažu dobavljaču da utvrdi da li je postojeći model prikladan ili da li je prilagođena specifikacija potrebna evaluacija.

8. Šta biste trebali znati o Huayingu?

Huizhou Huaying Electronic Technology Co., Ltd. isporučuje proizvode od izolirane žice i opisuje svoj fokus na razvoj proizvoda, kvalitetu proizvodnje i korisničku podršku. Prema informacijama o proizvodu kompanije, proizvodni proces troslojne emajlirane žice uključuje izvlačenje žice, žarenje, nanošenje izolacije, kontrolirano očvršćavanje i kontrolu dimenzija.

Kompanija takođe izveštava da ima više od 10 patenata i tim za istraživanje i razvoj od preko 20 ljudi. Ove brojke koje je objavila kompanija daju pozadinu o njenim navedenim razvojnim sposobnostima, ali kupci bi trebali zatražiti relevantnu dokumentaciju kada su vlasništvo patenta, tehničke kvalifikacije ili drugi dokazi potrebni za odobrenje dobavljača.

Kada procjenjuju Huaying ili drugog dobavljača žice, timovi za kupovinu trebali bi uzeti u obzir više od akreditiva kompanije. Najvažnija pitanja odnose se na to da li predložena žica odgovara primjeni, da li su potrebni podaci o kvaliteti dostupni i da li uzorci i proizvodne serije mogu dosljedno ispuniti dogovorenu specifikaciju.

Za detalje o proizvodu, koristite zvaničnu stranicu Huaying troslojne emajlirane žice kao polaznu tačku za tehničku raspravu.

9. Često postavljana pitanja

1. Koja je glavna svrha troslojne emajlirane žice?

Njegova primarna svrha je kombinirati provodljivo jezgro s višestrukim izolacijskim slojevima, pomažući električnim odvajanjem vodiča od susjednih navoja i okolnih komponenti. Stvarni nivo zaštite zavisi od konstrukcije žice, svojstava materijala i verifikovanih rezultata ispitivanja.

2. Da li je troslojna emajlirana žica ista kao trostruko izolirana žica?

Nije nužno. Termini mogu opisati srodne proizvode, ali provodnik, izolacijski materijali, način premaza i zahtjevi usklađenosti mogu se razlikovati. Uvijek potvrdite detaljnu konstrukciju i primjenjivi standard proizvoda prije nego što ih tretirate kao zamjenjive.

3. Koji faktori određuju električne performanse žice?

Važni faktori uključuju materijal i dimenzije provodnika, električni otpor, debljinu izolacije, dielektričnu čvrstoću, temperaturu i konzistentnost proizvodnje. Performanse se moraju procijeniti korištenjem specifikacija i uslova ispitivanja relevantnih za predviđenu opremu.

4. Može li se troslojna emajlirana žica prilagoditi?

Prilagodba može biti moguća ovisno o mogućnostima proizvođača i zahtjevima proizvodnje. Kupci treba da obezbede ciljnu veličinu provodnika, gotov prečnik, zahteve za izolacijom, električne parametre i očekivanu količinu narudžbe da bi se utvrdila izvodljivost.

5. Kako kupci mogu provjeriti kvalitet proizvoda prije slanja masovne narudžbe?

Zatražite trenutni tehnički list, relevantne zapise o inspekcijama i dostupnu dokumentaciju o usklađenosti. Tamo gdje je prikladno, procijenite uzorke provjerama dimenzija, probnim namotajima i električnim testovima sprovedenim u skladu sa zahtjevima aplikacije.

6. Koje informacije treba uključiti u zahtjev za ponudu?

Uključite traženi model ili crtež žice, dimenzije provodnika, konstrukciju izolacije, ciljne električne performanse, primjenjive standarde, količinu narudžbe, odredište isporuke i sve zahtjeve za testiranje ili pakovanje. Kompletan zahtjev čini tehničku procjenu i ponudu efikasnijim.

10. Zaključak

Troslojna emajlirana žica može podržati električne dizajne koji zahtijevaju pouzdanu izolaciju, dosljednu provodljivost i efikasan namotaj. Odabir pravog proizvoda zahtijeva pažljivo poređenje dimenzija vodiča, konstrukcije izolacije, dielektričnih performansi, toplinskih ograničenja i kvaliteta proizvodnje. Potvrđivanjem ovih faktora prije proizvodnje, inženjeri i timovi za nabavku mogu smanjiti neusklađenost specifikacija i donijeti informiranije odluke o kupovini. Ako nabavljate izoliranu žicu za namotaje za transformatore, induktore ili druge električne primjene,kontaktirajte Huayingda razgovarate o vašim tehničkim zahtjevima, zatražite specifikacije proizvoda i istražite odgovarajuće rješenje za vaš projekat.
